12.シート成形の温度シュミレーション(N88BASIC.DLL使用)

[概要]

本プログラムは、N88BASICで作成されたシート成形の温度シュミレーションプログラムをVisualBasicに 移行し、N88BASICで使用されていたグラフィックコードをWindows版に移行しました。 N88BASICグラフィックライブラリ(N88BASIC.DLL)を使用しました。 さらにシュミレーション結果の画面ハードコピーを画像ファイル(BMP形式)として保存を行いました。

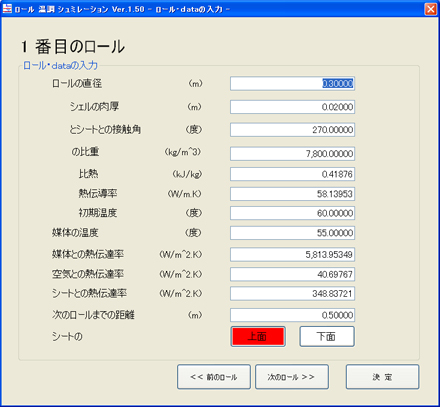

図12.1 入力データ編集画面

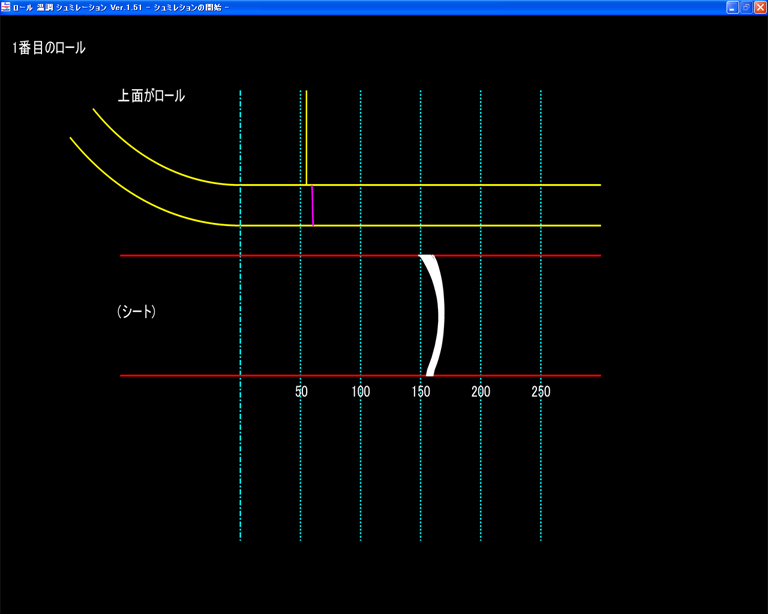

図12.2 リアルタイム・シュミレーション結果1 画面

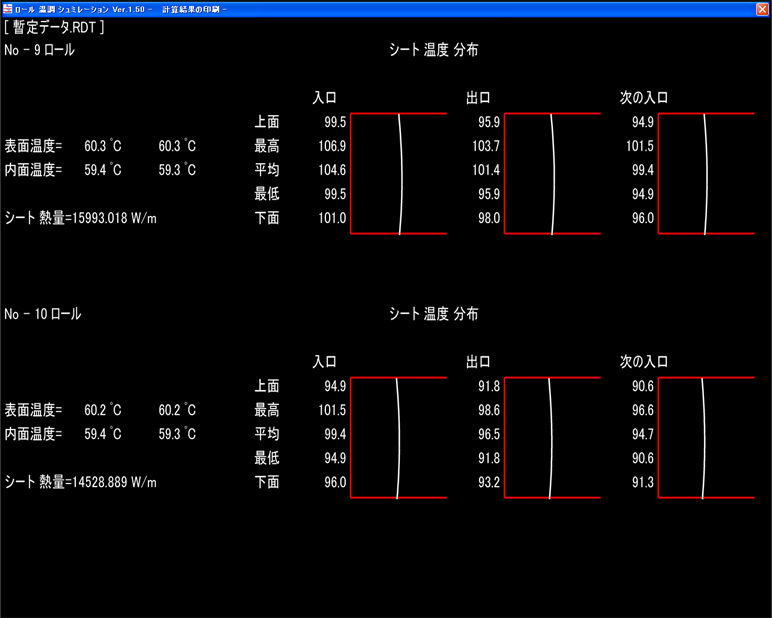

図12.3 リアルタイム・シュミレーション結果2 画面

[特徴]

N88BASIC → VisualBasic.netへ移行 N88BASIC画面 → Windows画面に変更 表示されているグラフに対し 画面ハードコピーを行う。(画像ファイル保存) 入力データ編集機能の追加 シュミレーション結果をリアルタイムにグラフ出力 グラフィック部分をすべてライブラリ(N88BASIC.DLL)を使用しました。 ライブラリ(N88BASIC.DLL)を使用することによりグラフが綺麗になりました。

[開発環境]

Windows 7 / Windows 10 モニタ：推奨　17インチ　画面解像度：1280 × 1024 Microsoft Visual BASIC.net N88BASICグラフィックスライブラリ(N88BASIC.DLL)を使用
