2.高機能２次元グラフ(InsPlot2D.dll)表示ライブラリ

[概要]

Visual BASIC,C#.Netを使用して綺麗なグラフ(2D Graph)を作画(トレンドグラフ対応)することができます。 X-Yプロット、対数グラフ、片対数グラフ(X軸のみ,Y軸のみ)、棒グラフ、株式チャートグラフ 多くのグラフ種類を持っています。マウス操作でグラフの拡大、スクロール、縦線移動指定、横線移動指定が可能です。

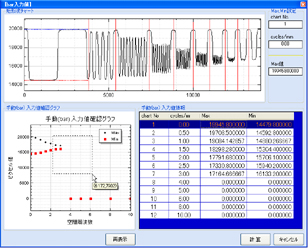

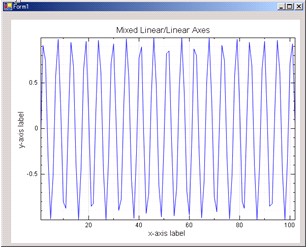

図1.1 波形データ作画サンプル

図1.2 グラフのデザイン変更例

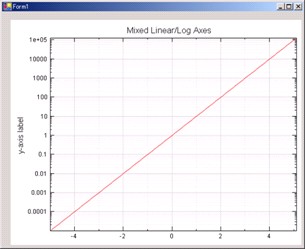

図1.3 Y軸対数グラフ作画例

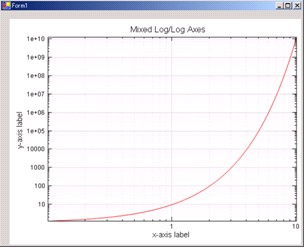

図1.4 X軸・Y軸対数グラフ作画例

以下の図1.5,図1.6について、グラフ凡例の表示、上限値、下限値のライン表示されています。 また、マウスでグラフを移動するとグラフがスクロール移動します。 スクロール移動方法は、X軸のみスクロール移動、Y軸のみスクロール移動、X軸Y軸両方移動、固定 のいずれかの指定が可能です。

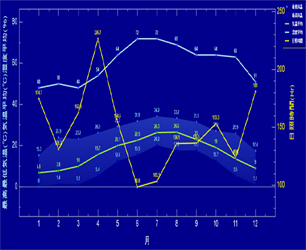

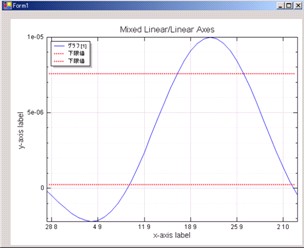

図1.5 スクロール前グラフ作画

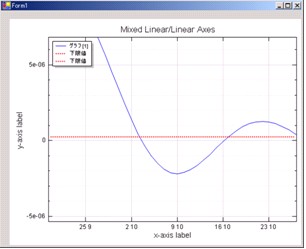

図1.6 スクロール後グラフ表示

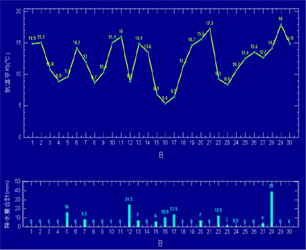

図1.7 折れ線グラフと棒グラフ作画例(1)

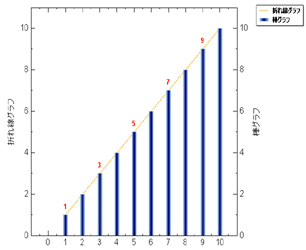

図1.8 折れ線グラフと棒グラフ作画例(2)

図1.9 エリア グラフ作画例

【動作環境】 ・　OS:Windows 7 / Windows 8 ( 32bit or 64bit ) ・　Framework 2.0以上

【機能】 ・　トレンドグラフとしても対応可能 ・　折れ線グラフ作画 ・　マーク表示グラフ作画 ・　散布図の作画 ・　散布図 - 折れ線グラフ作画 ・　エリア グラフ作画 ・　対数グラフ作画 ・　片対数グラフ作画 ・　二軸グラフ(Y軸右側,Y軸左側)作画 ・　棒グラフ作画 ・　ヒストグラフ作画 ・　ローソク足グラフ作画 ・　グラフタイトル,X軸タイトル,Y軸タイトルの表示/非表示 ・　グラフ上に数値表示 ・　上限値ライン作画,下限値ライン作画 ・　マウスでX値を指定してライン表示 ・　マウスでY値を指定してライン表示 ・　凡例の表示/非表示 ・　マウスで指定範囲によるグラフの拡大 ・　マウスによるX軸スケールの拡大 ・　マウスによるY軸スケールの拡大 ・　高速作画なためリアルタイム表示が可能 ・　指定位置の座標を取得 ・　軸の詳細設定が可能(時間軸等) ・　グラフ部分の画像保存

上記以外でも、特殊なグラフでも作成することができます。 流れるようなリアルタイム･モニタリング・グラフ作成でも可能です。 ご仕様に合わせて作成致します。
